一篇文章看懂摄像机供电：从接口选择到施工避坑指南
在现代安防系统中，监控摄像机的供电是方案制定和施工安装中至关重要的环节。了解供电接口、规格及各种供电方式的特点，不仅能确保工程顺利高效完成，还能避免设备故障和不稳定问题。本文将为您全面解析摄像机供电的各类知识。
一、DC圆口供电：最传统的供电方式
大多数摄像机采用DC圆口供电，这种接口看似简单，却有着精确的规格要求。

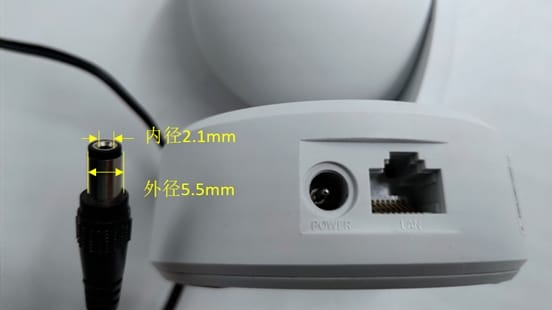

通用DC接口规格：
插头外径：5.5mm（公差±0.05mm）
插头内径：2.1mm（公差-0/+0.1mm，即2.1-2.2mm）
极性配置：电源适配器插头内部为正极，外部为负极；而摄像机接口正好相反，内部为负极，外部为正极

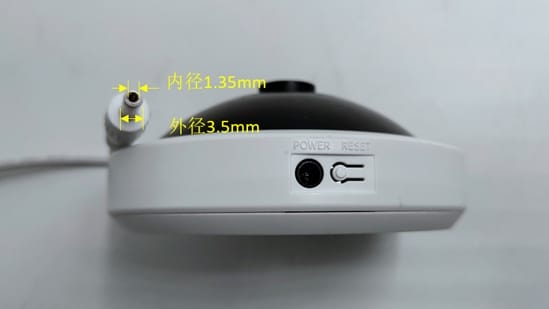

特殊DC接口： 全景摄像头（鱼眼相机）使用较小的DC接口：
外径：3.5mm（公差±0.05mm）
内径：1.35mm（公差-0/+0.1mm）
极性配置与通用适配器相同

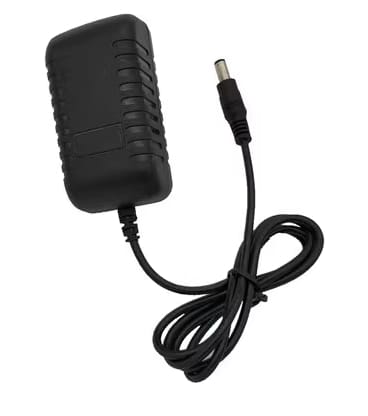

供电原理： 家庭使用的220V交流电（AC）需要通过电源适配器转换为直流电（DC）才能为摄像机供电。直流电的特点是电流方向恒定不变，非常适合电子设备使用。
💡物理小课堂
直流电（DC）：电流始终沿一个方向流动，电压和电流的极性保持不变。常见于电池供电的设备，如手电筒、手机等。
交流电（AC）：电流的方向和大小周期性变化，通常以正弦波形式表示。家庭和工业用电主要使用交流电，常见电压为220V或380V
家用电源为220v 交流电，需要通过电源适配器转接为直流电

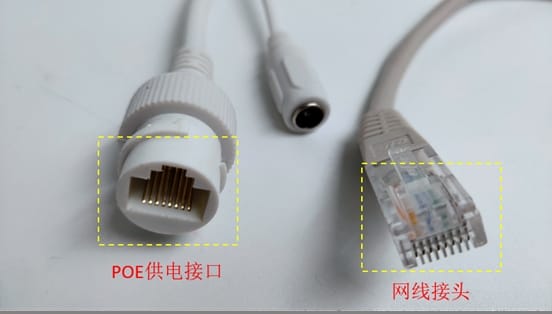

二、PoE供电：现代化智能选择
PoE（Power over Ethernet）供电是通过网线同时传输数据和电能的技术，因其简单、安全、标准化而广泛应用。
标准PoE供电：
通过网线的1236或4578芯进行供电
1236芯同时传输数据
符合IEEE 802.3af和IEEE 802.3at供电标准
适用性广，兼容性强
非标准PoE供电：
直接提供12V、24V、48V或54V的固定电压
不管终端设备是否支持PoE
需要配套定制设备，不能随意混用
如TP-Link的TL-IPC5Y36F-A只支持Passive PoE供电

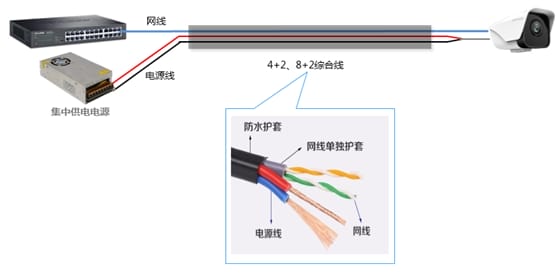

三、集中供电：大型工程的优选方案
在安防施工中，集中供电方案可以统一控制和管理供电，减少工程线缆使用。
然而，集中供电常出现供电不足的问题，导致IPC无法启动或夜间频繁重启。解决方法包括：
适当调高电源输出电压（在+V ADJ位置使用螺丝刀调整）
如果使用网线供电，采用4、5芯拧合为正极，7、8芯拧合为负极的2+2方式供电，降低阻抗
更换材质更好、线径更粗的供电线材（如纯铜/0.75mm等）
四、读懂供电规格要求

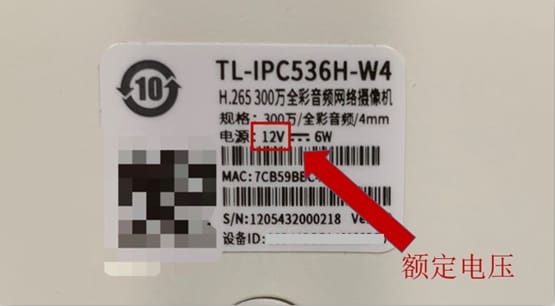

摄像机标签上标明了工作电压和功率要求，这是选择电源适配器的关键依据。
电压要求： 摄像机通常有三种工作电压规格：12V、9V和5V。电源适配器电压不能低于设备额定电压。
功率要求： 根据公式：额定功率 = 额定电压 × 额定电流
例如：设备额定电压12V，额定功率6W，则需要选择的电源适配器不低于12V/0.5A。为确保工作稳定，推荐使用12V/1A的适配器。
五、特殊场景供电方案
车载供电：

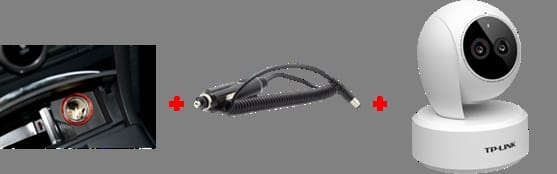

小型车辆：通过点烟器充电口转DC供电
大型车辆：使用专门的电瓶输出稳定直流电源
注意：大型运输汽车一般为24V，小型汽车一般是12V。24V需要降压器转变成12V才能给大部分摄像机供电
太阳能供电： 太阳能供电系统（如TL-ZJ800&TL-K234）输出12V直流电源，最大输出电流可达5A，可满足多场景使用。
注意事项：目前太阳能供电系统最多可以给三个负载供电，内置DC-DC电路进行稳压，输出电压为稳定的12V。
国外取电： 在不同国家使用监控设备时，需要注意电源接口和规格的差异：
对于需要12V直流供电的设备，使用当地的电源适配器提供12V供电即可
对于需要使用交流市电供电的设备，需要进行接口和电压的适配
两孔插头设备通常支持110V-240V宽电压，美式插座可正常使用
对于规定220V供电的设备，需要接入逆变器将电压转换到220V
对于三孔220V设备，需要美标转化插头再接入逆变器
六、常见问题解答
1. 摄像头的电源线一般距离是多远，支持延长线吗？通常摄像头电源线有3m和5m两种规格，支持外接DC延长线。建议采用0.5mm无氧铜或更好的线材，减少线路损耗。
2. 非PoE的摄像机如何使用标准PoE供电？可以使用PoE分离器将标准PoE线路传输的供电和数据信号分离为DC供电和网络接口，提供非PoE摄像机接入。
3. 摄像机既支持DC也支持POE，供电优先级是什么？对IPC产品来说，没有明确的供电优先级，哪种供电方式的电压更高就以哪种方式来供电。

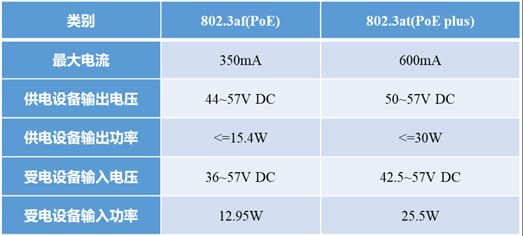

4. IEEE 802.3af和802.3at标准电压电流和功率是多少？
| 标准 | 供电端功率 | 电压范围 | 最大电流 |
|---|---|---|---|
| IEEE 802.3af | 15.4W | 44-57V | 350mA |
| IEEE 802.3at | 30W | 50-57V | 600mA |
结语
摄像机供电是安防系统中不可忽视的基础环节。选择合适的供电方式，了解各种接口规格和特殊场景下的应对方案，不仅能确保监控系统稳定运行，还能提高施工效率和质量。希望本文能为您的工程项目提供实用的参考价值。
